云計算是最近幾年最熱門的話題之一，我們的生活越來越離不開云，網絡訂票、購物、訂房、訂餐等各種應用層出不窮。云計算改變了人們的生活方式，也改變了數據中心的技術發展路線，為了滿足不斷涌現的互聯網應用和不斷增長的數據傳輸需求,云計算數據中心網絡布線正面臨以下七大發展趨勢：

1. 高性能計算(100/40Gbps做主干，25/10Gbps到服務器)

傳統的以太網以10為倍數來增長，從經濟的角度來說，價格和功耗都會很高，難以滿足快速增長的數據中心市場需求。下一代的以太網為以4為倍數來增長，100Gbps做主干，25Gbps到服務器，主干采用24芯或者12芯MPO光纜，支持100Gbps或40Gbps到主干; 水平采用Cat.8銅纜或者Cat.6A銅纜，支持25Gbps或10Gbps到服務器。

2. 網絡架構扁平化(Spine-leaf架構&ToR布線)

傳統的數據中心數據流主要在服務器和客戶機之間流動，我們形象地稱之為南北向的流動，云計算數據中心數據流主要在數據中心服務器之間流動，我們稱之為東西向流動。這種東西走向的大量數據的

交換要求數據中心采用扁平化的骨干(Spine)和分支(Leaf)兩級網絡架構，這種“胖樹”架構能夠?qū)崿F(xiàn)無阻塞、低延遲、快速交換，也促使網絡布線結構做相應的改變。

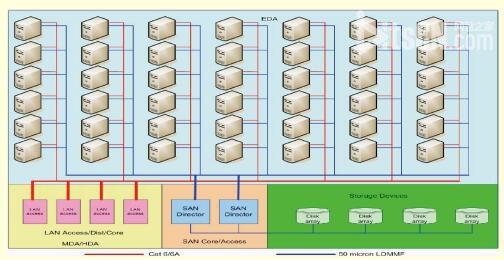

傳統數據中心布線采用主配線區(MDA)和水平配線區(HDA)，設備配線區(EDA)三層結構的布線方式，云計算數據中心布線結構趨向扁平化,布線結構簡化為主配線區(MDA)和中間配線區(IDA)兩層結構,設備機柜則通常采用柜頂 (ToR) 交換機到服務器跳線直連(Direct connect)的方式，這種方式方便統一管理，另外能夠顯著降低部署時間。

3. 模塊化

傳統的數據中心基建、供電 、制冷 、網絡布線分批部署，成本高、部署速度慢、功耗高 。模塊化數據中心將機柜、供配電、制冷、布線、

安防等基礎設施集成為一體 ，一次性交付，有利于數據中心快速部署、靈活擴容、降低功耗。

4. 光進銅退

虛擬化驅動數據中心采用更高性能、更多芯數的光纖，云計算的數據中心由于采用ToR布線結構，不存在水平布線，光纜和銅纜的比重大約是7:3甚至更高。

隨著光纖芯數和密度的不斷提高，云計算數據中心需要采用更專業的光纖管理設備，提供熔接保護、彎曲半徑保護、余纜存儲和物理保護以及路由管理，從而保證網絡的7x24小時可靠運營,同時方便日后的跳線管理和維護。

5. 智能化(DCIM&AIM)

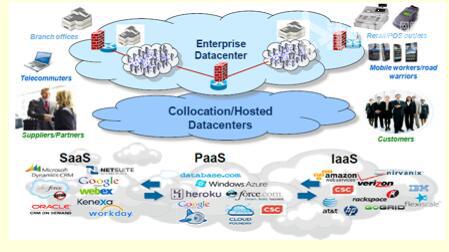

云計算數據中心是一個生態系統，它提供基本的基礎設施(IaaS)或者統一的管理平臺(PaaS),甚至統一的軟件服務(SaaS)。隨著云計算數據中心投入運營，用戶流量不斷增多，管理范圍不斷擴大，管理員面臨越來越大的壓力：大量的資產管理、頻繁的移動、增加、變更(MAC)維護，多站點的管理……。為了有效的管理這個生態系統，云計算數據中心通過采用數據中心基礎設施管理(DCIM)以及自動基礎設施管理(AIM)

等智能化的手段能夠?qū)崟r(shí)、遠程監控?cái)?shù)據中心主要的基礎設施包括供電、溫度、安防、布線，因而大大提高數據中心可視化和管理效率。

6. 集中式管理

傳統數據中心采用分布式的管理方式，列頭柜集中放置接入交換機和水平配線架，用來統一管理一列的設備。云計算的數據中心采用集中管理方式，所有的設備機柜采用光纖上連到主配線區(MDA)/中間配線區(IDA)，在主配線區(MDA)/中間配線區(IDA)內集中放置光纖配線機架(ODF)和分支(Spine)交換機。這種集中管理方式有利于統一管理，可以提高交換機設備端口使用率，另外可以減少管理員足跡。

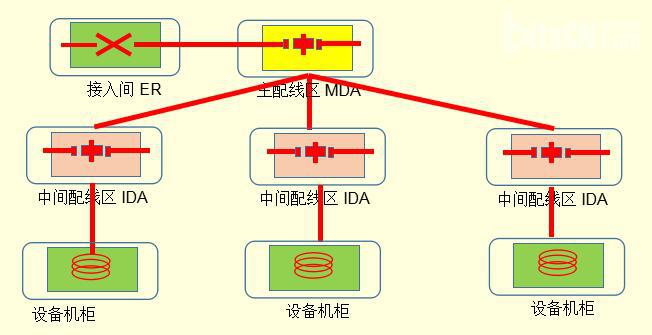

集中式管理方式

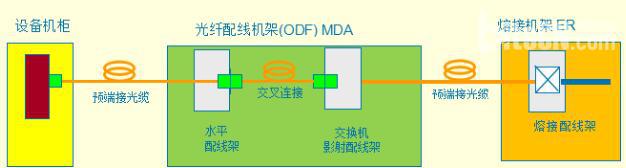

7.交叉連接(Cross-connect)

傳統的數據中心布線一般采用互連(Inter-connect)的連接方式，即采用跳線直接連接水平配線架和交換機。互連方式優點是配線架的數量少，缺點是日后管理維護需要在交換機上進行，容易造成有源設備故障，甚至網絡宕機。

云計算數據中心一般在主配線區(MDA)或中間配線區(IDA)采用交叉連接(Cross-connect)的連接方式，即交換機采用跳線連接到一個影射配線架上，日常維護中如網絡需求變化比如需要對跳線增加、移動或者變更(MAC)，管理員無須在交換機上進行插拔，只須在影射配線架和水平配線架之間進行跳線操作。

這種交叉連接(Cross-connect)方式的好處包括：

1、 管理界面清晰，有源設備和無源設備放置在不同的管理機柜

2、 無須在交換機上進行跳線操作，減少有源設備故障

3、 方便日后跳線管理維護(MAC,移動，增加，變更)，僅需在配線機柜內操作

4、 方便線路查找，配線架上提供清楚的標簽系統

5、 采用統一長度的跳線，減少服務差別
